صمام تخفيف الضغط من النوع الكروي ذو التأثير المباشر DN4

جيه آر دي 04-05

مقدمة المنتج:

صمام تخفيف الضغط ذو النوع الكروي المباشر جيه آر دي 04-05 متوفر للاستخدام في الحد من الضغط الهيدروليكي الأقصى، ومنع صدمة الضغط المفاجئة للضغط العالي، وتجنب إتلاف أجهزة التشغيل الرئيسية مثل المحركات والأسطوانات والمضخات وما إلى ذلك.

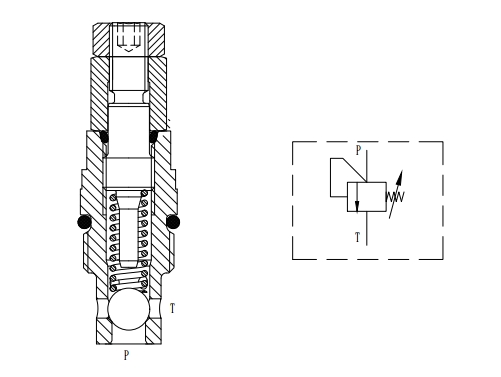

عملية:

• الحالة المغلقة العادية: في ظل ظروف العمل العادية، يكون ضغط النظام الهيدروليكي منخفضًا، ويتم الضغط على قلب صمام الكرة بإحكام على مقعد الصمام تحت تأثير قوة الزنبرك، بحيث يكون صمام تخفيف الضغط في حالة مغلقة، ولا يمكن للزيت أن يتدفق عبر صمام تخفيف الضغط، ويتم تأسيس ضغط النظام بشكل طبيعي.

• الفائض المفتوح: عندما يرتفع ضغط النظام ليتجاوز الضغط المحدد لصمام تخفيف الضغط، تكون قوة الزيت على قلب صمام الكرة أكبر من قوة التحميل المسبق للزنبرك، ويتم دفع قلب صمام الكرة مفتوحًا، ويتدفق الزيت مرة أخرى إلى خزان الزيت من خلال صمام تخفيف الضغط، بحيث لم يعد ضغط النظام يستمر في الارتفاع ويبقى بالقرب من الضغط المحدد.

• ضبط الضغط: بتدوير برغي تنظيم الضغط، يمكن تغيير مقدار الضغط المسبق للزنبرك، وبالتالي ضبط قوة التحميل المسبق للزنبرك. مع زيادة قوة التحميل المسبق، يزداد ضغط فتح صمام تخفيف الضغط؛ ومع انخفاض قوة التحميل المسبق، ينخفض ​​ضغط الفتح.

سمات:

• يضمن المنظم عدم ضغط الزنبرك.

• أجزاء صلبة ومطحونة بدقة من أجل المتانة

• ثقب الصمام الصناعي التقليدي.

• هيكل بسيط: تكلفة تصنيع منخفضة، حجم صغير، وزن خفيف، سهل التركيب والصيانة.

• استجابة حساسة: سرعة استجابة سريعة، يمكنها الاستجابة بسرعة للتغيرات في ضغط النظام، وهي مناسبة للأنظمة سريعة المفعول مع متطلبات التحكم في الضغط العالي.

• آلية ضبط الضغط: تدعم برغي الضبط الخارجي لضبط ضغط الفائض.

• مطابقة عالية الدقة: دقة المطابقة بين قلب الصمام وجسم الصمام عالية، مما يضمن دقة واستقرار تنظيم الضغط ويمكنه التحكم بدقة في ضغط النظام الهيدروليكي


تحديد:

أقصى ضغط عمل: 15 بار (218 رطل لكل بوصة مربعة)

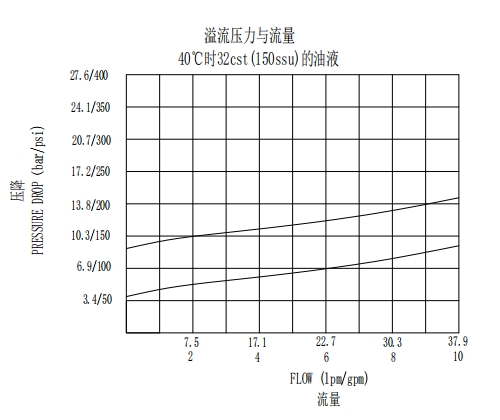

التدفق: انظر منحنى الأداء.

التسرب الداخلي: تحت ضغط الفتح بنسبة 75%، يكون التسرب ≤100 مل/دقيقة.

تعريف ضغط الفتح: قياس الضغط عندما يصل التدفق إلى 2.5% من التدفق الاسمي.

ضغط الإغلاق: 90% من ضغط الفتح

دقة الترشيح: 25 ميكرومتر.

درجة حرارة الخدمة: -40 درجة مئوية ~ 120 درجة مئوية (إن بي آر)، -26 درجة مئوية ~ 204 درجة مئوية (فكم)

الوسط: زيت معدني ذو لزوجة 7.4 ~ 420 درجة حرارة الغرفة (50-2000) سسو أو زيت صناعي ذو وظيفة تشحيم.

نطاق الضغط القياسي: 2.5 ~ 7.5 بار (36 ~ 109 رطل لكل بوصة مربعة)

                                        7.5 ~ 12.5 بار (109 ~ 181 رطل لكل بوصة مربعة)

المميزات:

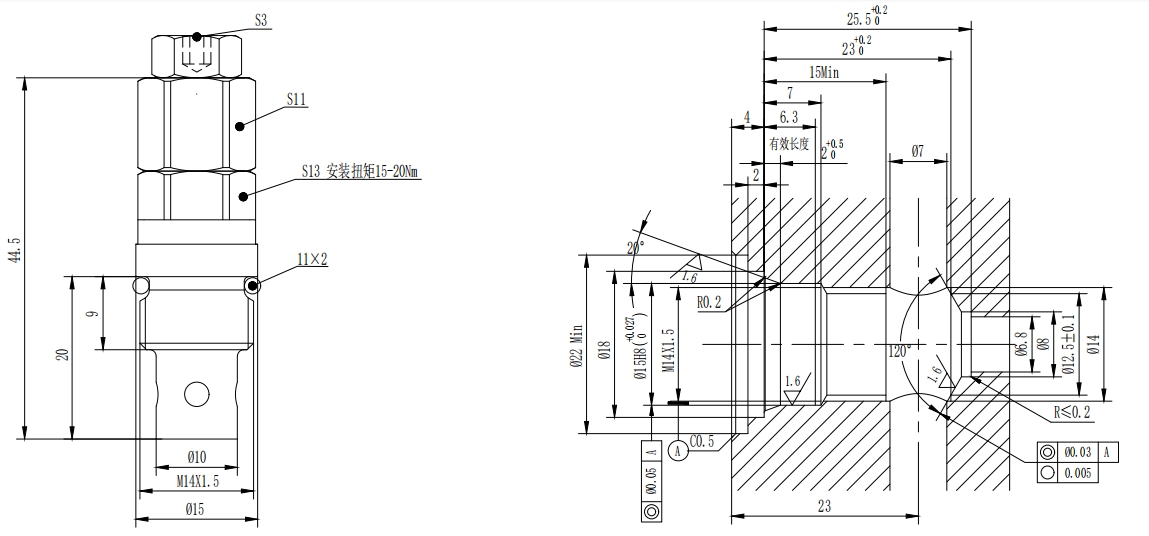

أبعاد:
